Gięcie rur i profili za pomocą zwijarki to proces, który polega na plastycznym odkształcaniu rur i profili metalowych, aby nadać im zakrzywione, łukowe kształty bez uszkadzania materiału. Zwijarki, zwane także walcarkami do rur, są maszynami specjalnie przystosowanymi do precyzyjnego gięcia elementów o różnych przekrojach, takich jak rury, profile prostokątne, kwadratowe, a także kształtowniki metalowe.
Proces gięcia na zwijarce:
-
Przygotowanie rury lub profilu: Przed przystąpieniem do gięcia należy odpowiednio przygotować materiał – rura lub profil musi być dokładnie wymierzony i przycięty na żądaną długość. Rodzaj materiału (stal, aluminium, miedź itp.) wpływa na ustawienia zwijarki, ponieważ różne materiały mają odmienną podatność na gięcie.
-
Ustawienie zwijarki: Zwijarka składa się z trzech walców – dwa dolne walce podtrzymują materiał, a górny naciska na niego, formując łuk. Aby precyzyjnie ustawić maszynę, należy dostosować odległości między walcami oraz siłę nacisku w zależności od grubości i rodzaju materiału.
-
Proces gięcia: Podczas gięcia, rura lub profil jest przesuwany między walcami, które równomiernie wyginają go w pożądany kształt. Górny walec stopniowo obniża się, aby kontrolować stopień zakrzywienia. Proces ten pozwala na uzyskanie gięć o dużych promieniach, co jest trudne do osiągnięcia za pomocą innych metod gięcia.
-
Powtarzalne gięcie: Zwijarki umożliwiają powtarzalne gięcie elementów o tych samych parametrach, co jest szczególnie istotne w produkcji seryjnej. Dzięki precyzyjnym ustawieniom, każdy kolejny element jest gięty w taki sam sposób, co minimalizuje błędy produkcyjne.
-
Korekta gięcia: W przypadku potrzeby uzyskania bardziej skomplikowanych kształtów, możliwe jest stopniowe korygowanie nacisku i kąta gięcia poprzez wielokrotne przeprowadzanie materiału przez walce. Taki sposób umożliwia osiągnięcie różnorodnych krzywizn.
Zastosowanie:
Gięcie rur i profili za pomocą zwijarek znajduje szerokie zastosowanie w wielu branżach, m.in.:
- Budownictwo: produkcja elementów konstrukcyjnych, takich jak łuki, belki nośne i poręcze.
- Przemysł motoryzacyjny: gięcie rur do układów wydechowych, klatek bezpieczeństwa oraz innych elementów karoserii.
- Meble: tworzenie metalowych elementów konstrukcyjnych mebli, jak np. nogi stołów i krzeseł o nietypowych kształtach.
- Architektura: produkcja dekoracyjnych konstrukcji metalowych, takich jak bramy, ogrodzenia czy elementy fasad budynków.
Zalety gięcia rur i profili na zwijarce:
- Precyzja: Zwijarki pozwalają na uzyskanie równomiernych, łukowych gięć o dużej dokładności.
- Bezpieczeństwo materiału: Zwijanie zapewnia równomierne rozłożenie siły, co minimalizuje ryzyko pęknięcia lub deformacji materiału.
- Możliwość gięcia dużych promieni: Dzięki zwijarkom można uzyskiwać łuki o dużym promieniu, co jest trudne do osiągnięcia innymi metodami.
- Powtarzalność: Zwijarki umożliwiają seryjne gięcie elementów o identycznych parametrach, co jest kluczowe przy produkcji na dużą skalę.
Podsumowanie:
Gięcie rur i profili za pomocą zwijarki to efektywna metoda formowania metalowych elementów, zapewniająca precyzyjne gięcie przy jednoczesnym zachowaniu właściwości materiału. Zastosowanie zwijarek znajduje szczególne znaczenie w branżach, gdzie potrzebne są elementy o dużych promieniach gięcia i wysokiej estetyce wykonania, takich jak budownictwo, motoryzacja czy przemysł meblowy.

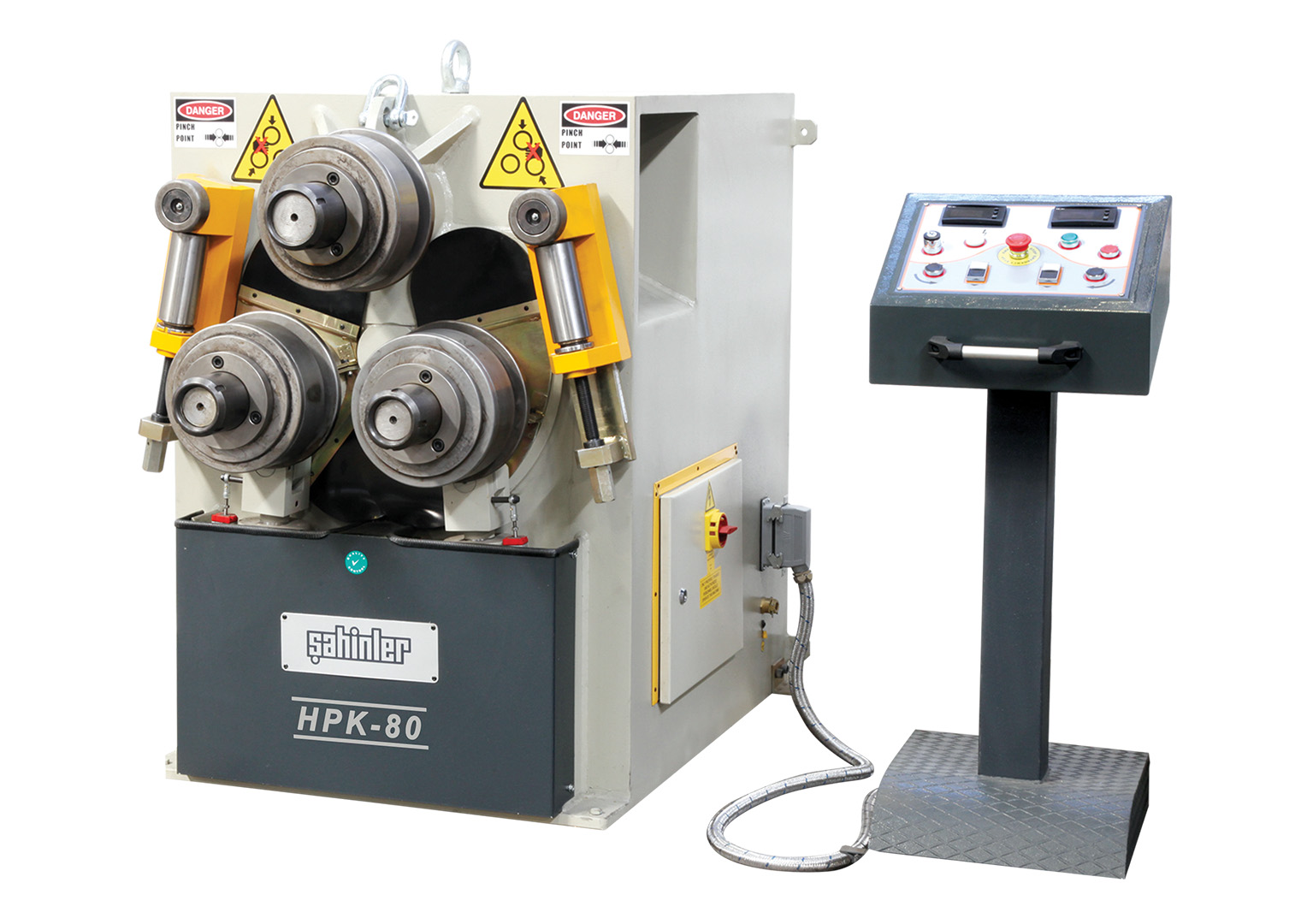

| Zwijarka serii HPK 80 Sahinler | ||
|---|---|---|
| Górny wałek rolki | O mm | 80 |
| Dolny wałek rolki | O mm | 70 |
| Średnica rolki | O mm | 245 |
| Prędkość robocza | m/min | 6 |
| Moc silnika | kW | 4 |
| Głębokość | mm | 1450 |
| Szerokość | mm | 1000 |
| Wysokość | mm | 1400 |
| Waga | kg | 1700 |
| Parametry zwijania | |
|---|---|
| Płaskownik 100x20 | R min 2000mm |
| Pręt kwadratowy 45x45mm | R min 500mm |
| Pręt okrągły 50mm | R min 500mm |
| Rura 100mmx2,5 | R min 1200mm |
| Profil prostokątny 80x25x3 | R min 800mm |
| Profil kwadratowy 70x70x3 | R min 1300mm |
| Kątownik 80x80x8 | R min 800mm |
| Ceownik UPN 140 | R min 1600mm |
| Dwuteownik IPN120 | R min 600mm |
